В холодное время года по причинам недостаточности отопления, некачественных радиаторов, ветхости систем коммуникаций и т. д. в помещениях может быть холодно. Укладка инфракрасного теплого пола – это максимально простой и удобный способ вернуть атмосферу тепла и комфорта в ваш дом.

Инфракрасный теплый пол: что это?

Инфракрасный теплый пол (ИТП) – современное оборудование, способное в короткие сроки и без особых сложностей усилить систему обогрева помещения.

Система представляет собой пленку, скатанную в рулон. На эту пленку нанесена карбоновая паста, которая и является нагревательным элементом. Карбон плотно запаян в полиэтиленовую пленку, защищенную от контакта с внешним покрытием и предотвращения возгорания серебряным напылением. Напряжение передается по медно-серебрянным проводникам и соответствует 220 В, т. е. подключение осуществляется к обычной розетке.

Используемое для обогрева инфракрасное излучение нагревает не воздух, а предметы, поэтому тепло дольше сохраняется и время обогрева сокращается. Параметры излучения – 5-20 мкм. Оно не видно глазу и работает как солнечные лучи. Таким образом, использование подобной системы является энергосберегающей технологией.

Инфракрасный мат

Такая технология прекрасно подходит для современных зданий, она мобильна и легко переносится на другое место. К тому же установить ее можно самостоятельно.

Существующие системы теплых полов: сравнительная характеристика

Все прочие системы теплых полов – предшественники ИТП также можно установить своими руками, однако такие процессы более трудоемки и сложны.

Более ранней и самой распространенной системой до недавнего времени был водяной теплый пол.

Он имеет ряд недостатков:

  1. Большое количество дополнительного оборудования: котел, бачок, множество труб, насос, манометр и т. д. Все это существенно усложняло монтаж и занимало достаточно много пространства.
  2. Трудоемкий и продолжительный этап предварительных работ: гидроизоляция, теплоизоляция, выравнивающая стяжка, основная стяжка.
  3. Сама идея водяного пола не слишком практичная. Если лопнет одна из труб, то менять придется всю стяжку. Несмотря на то, что специалисты говорят о долговечности конструкции, поломка вполне может случиться.
  4. Монтаж системы трудоемок и сложен.
  5. Необходимо использовать дополнительные гидроизоляционные и теплоизоляционные материалы.

Электрический пол безопаснее в плане поломки и затопления соседей, так как для его функционирования вода не нужна.

Плёнка для обогрева пола

Рассмотрим недостатки электрического пола:

  1. Дополнительное оборудование: электрокабель, гофра, терморегулятор, датчики тепла, монтажная лента и т. д.
  2. Предварительный этап подготовки поверхности: проверка уровня стяжки, гидроизоляция, теплоизоляция, дополнительный фольгированный слой.
  3. Устройство пола достаточно сложное при этом все конструктивные особенности нужно соблюсти в обязательном порядке.
  4. Цементно-песчаный раствор используется в качестве заполнителя пространства.

По сути, процесс формирования теплого пола остался тем же, что и при водяном способе обогрева, с той разницей, что теперь не нужно подключать воду и устанавливать дополнительное оборудование.

В отличие от традиционных способов обогрева помещения: водяного и электрического, ИТП, не смотря на то, что использует в качестве источника энергии электрические сети, существенно отличается самой идеей функционирования.

  • В процессе работы нагревается не сам воздух, а расположенные на поверхности предметы.
  • Сквозняки или излишняя вентиляция не могут «вытянуть» тепло за пределы помещения. Объекты будут быстрее остывать, тепло останется внутри.
  • Не сжигается кислород, как происходит при центральном отоплении.
  • Укладка инфракрасного теплого пола существенно легче, чем монтаж предыдущего оборудования.
  • Система не закрывается стяжкой, следовательно, она мобильна и может быть перенесена в любое место.

    Укладка ИК тёплого пола

  • Монтировать ее можно как на пол, потолок, так и на любую прочую поверхность, главное подобрать правильный размер.
  • Полы очень надежны: даже если какой-то участок выйдет из строя, остальная поверхность продолжит свою работу без потерь.

Таким образом, инфракрасный пол – прекрасный аналог всех существующих систем теплого пола.

Процесс монтажа инфракрасного пола

Инструкция достаточно проста и проводится в несколько этапов.

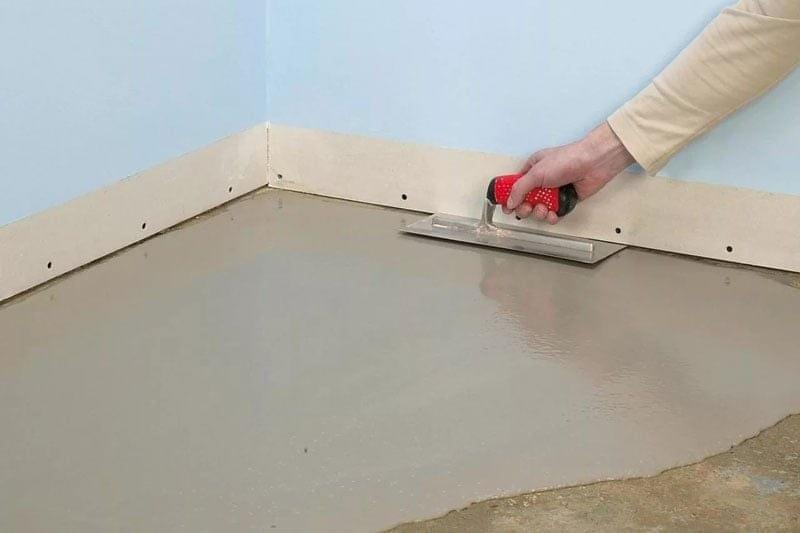

  1. Обработка поверхности укладки. ИТП не любят перепадов высоты. Допустимый уровень уклона – 3 мм. Если при измерении уровнем, было обнаружено большее отклонение, то основание придется выравнивать – шлифовать, отбивать, циклевать или заливать заново. После проведения всех работ и полного высыхания основания, нужно удалить всю пыль. Это условие обязательно к выполнению. Осуществить процесс можно с помощью любого пылесоса: промышленного или же бытового.
  2. Формирование теплоизоляции. В зависимости от конечного покрытия может использоваться любой изолирующий материал, имеющий фольгированный слой. Настил осуществляется фольгой вверх. Толщина изоляции не важна, можно использовать Изофол, Пенофол и другие материалы. Если система формируется под плитку, то специалисты советуют использовать в качестве изоляции слой технической пробки. Изоляция должна быть соединена в единое полотно липкой лентой.

    Отделка тёплого пола

  3. Разметка пространства. Пленку нельзя располагать под стоящей мебелью или бытовой техникой. То есть, если вы утепляете кухню, то под кухонными шкафами пленки быть не должно. Если утепление производится с целью замены центрального отопления, то площадь поверхности укладки должна быть не менее 70%, если в качестве дополнительного источника тепла, то достаточно будет и 40%.
  4. Определение схемы укладки. Монтаж осуществляется на расстоянии не ближе 10 и не дальше 40 см от стен. Терморегулятор должен быть расположен не ниже 15 см от уровня пола. Все медные контакты должны располагаться в одном направлении. Пленку можно резать по разметке. По краю полосы устанавливаются контактные зажимы и соединительные провода. Места разрезов пленки и установки зажимов должны быть изолированы битумной мастикой. Максимальная длина одного полотнища не превышает 8 м.
  5. Технология укладки инфракрасного теплого пола предполагает последовательное подключение проводов. К самой нижней пленке подключается термодатчик. Место соединения нужно обязательно изолировать. Терморегулятор устанавливается после того, как подключены все провода. К электросети подключение можно проводить как стационарно, так и с помощью розетки. Для соблюдения правил эстетики все провода можно убрать за плинтус.
  6. Завершающим этапом формирования ИТП своими руками является тестирование покрытия. Если при подаче электричества ничего не искрится, пленка прогревается равномерно, и нет признаков отсутствия герметичности контактов, то можно приступать к настилу финишного покрытия.

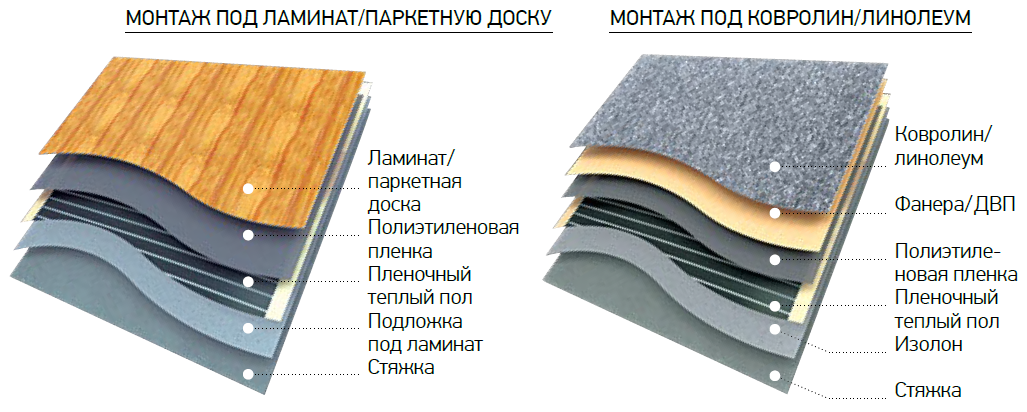

Завершающие работы по укладке: финишное покрытие

В качестве верхнего слоя может использоваться любое покрытие: ковролин, линолеум, кафельная плитка, ламинат и паркет. При формировании любого покрытия, разметка и раскрой должны быть произведены заблаговременно. Потому как любое повреждение пленки может вывести участок из строя.

Для финишного покрытия из линолеума и ковролина поверх теплого пола настилается слой фанеры или укладывается ДВП не менее 5 мм толщиной. Крепеж осуществляется в места отсутствия пленки.

При укладке кафельной плитки или керамогранита формируется слой из армирующей сетки. Поверх этого слоя при необходимости заливается стяжка. По краю пола у стен для компенсации тепла формируется слой демпферной ленты.

Поверх инфракрасной пленки для любого покрытия укладывается слой обычного или вспененного полиэтилена.

Для формирования поверхности из ламината или паркета не нужно укладывать никаких дополнительных слоев, кроме полиэтиленовой пленки. То есть монтаж покрытия осуществляется сразу на теплый инфракрасный пленочный пол.

Обзор производителей оборудования

Самый популярный производитель пленочного покрытия «Caleo» — компания, занимающая примерно 60 % доли всего рынка в России. Стоимость 1 кв м. пола колеблется в пределах 25 евро.

Цена комплекта теплого пола от отечественного производителя – компании «Национальный комфорт» начинается от 2 101 руб. Комплект способен обогреть площадь в 1 кв. м пола из линолеума и ламината.

Цена ленты 1 м 1 м теплого пола корейской компании «Q-term» начинается от 577 рублей. При этом предусмотрена различная ширина полос 0,5; 0,8; 1,0.

На рынке также присутствует американский бренд – компания «Calorique». По праву компания является основоположником и основным разработчиком системы. Поэтому пол этого производителя достаточно дорогой. Однако за такие деньги вы приобретете стопроцентное качество, подтвержденное всеми мыслимыми сертификатами: отечественными и международными. Цена за комплект для 1 кв. м приближается к 6 000 рублей.

Еще одна корейская компания на отечественном рынке предлагает теплые полы собственного производства – «RexVa». Такая пленка выдерживает высокое давление без потери своих функциональных свойств, поэтому она оптимальна для спортзалов и помещений с тяжелым оборудованием. Стоимость 1 пог. м ленты при ширине 50 см составляет 270 рублей.

Инфракрасный теплый пол отличается высокой технологичностью, компактностью, экономичностью использования и безопасностью. Формирование теплого пола настолько доступно, что создает неоспоримое конкурентное преимущество, превзойти которое можно будет очень не скоро.
