кровельный пирогЛюбая плоская или же скатная кровля, а также крыша над мансардным помещением имеют в своей конструкции несколько слоев материалов, которые надежно защищают внутреннее пространство чердачного пространства от холода и влаги. Этот, так называемый кровельный пирог состоит из:

  • внутрення отделка
  • обрешетки;
  • пароизоляции;
  • контробрешетки;
  • утеплителя;
  • гидроизоляции;
  • вентилируемого пространства;
  • кровельного материала

Каждый из этих слоев, уложенный по правилам, выполняет определенную функцию, способствуя нормальному функционированию  кровельной системы. Неправильный монтаж, или несоответствие  выбранных материалов климатическим особенностям данного региона может привести к нарушению работы шаговая обрешетка для металлочерепицы кровельной системы и как итог переделке всей крыши в кратчайшие сроки.

Устройство кровельного пирога  начинается с укладки обрешетки.  Для скатных кровель она может быть как разреженной, так и сплошной, в зависимости от выбранного вида кровельного покрытия. Для холодных чердаков и кровель, порядок обустройства аналогичный, за исключением  утепляющего слоя.

Внутренняя отделка потолка мансардного помещения может выполняться из гипсокартонных листов, деревянной вагонки, пластиковых панелей или других отделочных материалов.  Применение гипсокартона, благодаря его свойствам впитывать и отдавать излишки влаги в воздухе,  помогает создавать благоприятный микроклимат в мансардном помещении.

Такими же качествами обладает и дерево, чего нельзя сказать о пластиковых панелях.

Стропильная система устраивается из досок хвойных пород при влажности равной 20%. При этом расчет стропильных ног ведется, исходя из толщины кровельного пирога, т. е. из веса его одного квадратного метра

Пароизоляция предохраняет утеплитель от воздействия теплого воздуха, проникающего из жилого помещения чердака и образования кондесатной влаги.

слои кровельного пирогаПо стропильным ногам расстилают пароизоляционную пленку. Этот материал обычно производится рулонами, поэтому её расстилают вдоль конька с  нахлестом 10-15см.


Пленку проще крепить к стропилам строительным степлером. В местах соединения пароизоляционной пленки  и примыкания её к другим элементам крыши производится её склеивание липкой лентой.

Самым недорогим материалом является пергамин, но со временем он может терять свои качества. Современные материалы для устройства пароизоляции представлены различными видами пленки с фольгированнойт стороной. В этом случае монтаж кровельного пирога несколько усложняется, так как между такой пленкой и утеплителем необходимо оставлять зазор 1-2 см. Также увеличится стоимость всей кровли

Пленка не должна укладываться внатяжку, необходимо оставлять её свободное провисание на высоту 1-2 мм между стропильными ногами.

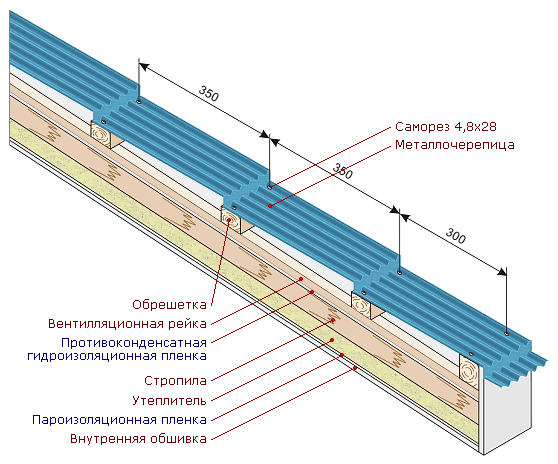

обрешетка и контробрешетка

1 — Стропило, 2 — утеплитель между стропилами, 3 — гидроизоляционная мембрана,  4- контробрешетка, 5 — обрешетка (шаговая), 6 —
кровельный материал

Поверх пароизоляционного слоя устанавливают бруски контробрешетки, на которую должна укладываться основная обрешетка. Вид обрешетки выбирается исходя из типа кровельного покрытия. Для металлопрофиля, шифера и прочего подобного кровельного материала обрешетка делается с зазорами.

Шаг обрешетки определяется  видом  кровельного материала. Для таких покрытий, как мягкая черепица, ондулин и другие в составе кровельного пирога делается сплошная обрешетка из доски или современных материалов типа ОСБ, ЦПС и прочих им подобных.

Зазор образованный контробрешеткой и настоящей обрешеткой будет служить вентиляцией, предотвращая образование конденсата и тем самым избавляя древесину стропильной системы от гниения.

Утепляющие материалы используют при утеплении крыши для мансардных помещений, а также для утепления междуэтажных перекрытий. Кроме свойства сохранять тепло, утеплитель является еще и хорошим звукоизолирующим материалом. Кровельный пирог для мягкой кровли в качестве утеплителя может содержать пенополистирольные плиты или жесткие минераловатные материалы. Для утепления скатных кровель используют преимущественно мягкие минеральные плиты.

каменная ватаСлой утеплителя укладывается, как правило, между стропилами. Он должен защищать внутреннее пространство чердачного помещения от внешних факторов в виде холода или жары. И для этого лучше использовать минераловатные плиты на основе базальта (минвата)  или стекловолокна (стекловата). Эти материалы позволяют закрыть сложные участки подкровельного пространства, в отличие от пенополистирольных плит, и предотвращают образование мостиков холода на стыках утеплителя и конструктивных элементов крыши.

Утеплитель для кровли должен отвечать противопожарным требованиям, и быть паропроницаемым.  Кроме этого материал для утепления не должен в течение эксплуатационного периода терять свою форму. Все эти свойства присущи минераловатным плитам.  Правильный кровельный пирог считается таким, когда утеплитель находится в сухом состоянии, как летом, так и зимой.

Минимальная толщина утепляющего слоя принимается равной 150 мм, для регионов с суровыми зимами эта величина увеличивается,  как минимум, до 200 мм. Для каждой климатической зоны существуют свои рекомендации и расчеты по толщине утеплителя, о которых говорится  в строительных нормах и правилах (СНиП).

Утепление проводится только по сухой древесине, в противном случае влага из дерева будет проникать в утеплитель и снижать его эффективность.

гидроизоляционная мембрана

Например, супердиффузионную  мембрану не рекомендуется использовать для металлочерепицы и еврошифера, так как обратная сторона этого материала не должна подвергаться контакту с влагой.  В схему  пирога входит гидроизоляция кровли, которая устраивается поверх утеплителя и призвана защищать его, как от внешней влаги,  так и внутренней, образованной  кондесатом. Материалом для гидроизоляции может служить обыкновенный рубероид или более современные материалы в виде различных пленок и мембран. Существуют диффузионные и супердиффузионные мембраны, конденсатные пленки. Каждый из этих материалов  предназначается для определенного вида кровельного покрытия.

Диффузионные мембраны применяются в мягких кровлях, где покрытием служит материал на битумной основе или на крышах с глиняной черепицей.

В этих мембранах есть мельчайшие воронкообразные отверстия, которые хорошо пропускают пар, но задерживают влагу, поступающую снаружи. Материал не должен плотно прилегать к утеплителю, чтобы не нарушить его паропроводящую способность.

схема монтажа мембраныКонденсатные пленки рекомендуется применять при устройстве кровли из металлочерепицы или еврошифера. Для этого материала обязательно устройство двойного вентилируемого зазора.

Монтаж супердиффузионной мембраны производится непосредственно по утеплителю, без образования зазора, что позволяет уменьшить высоту кровельного пирога и увеличить толщину утепляющего слоя. Это материал помимо своих гидроизоляционных свойств обладает качествами ветрозащиты, что позволяет сохранять тепло в чердачном помещении.

К тому же, супердиффузионная мембрана не препятствует проникновению паров изнутри помещения, а с внешней стороны не дает влаге проникнуть внутрь. Получается дышащая кровля, что благоприятно для всех конструктивных элементов крыши.

Для длительной эксплуатации кровли необходимо устраивать её вентиляцию, чтобы конденсатная влага самопроизвольно удалялась из подкровельного пространства.

Вентиляция крыши может быть пассивной и активной ( принудительной). Под пассивной вентиляцией подразумевается устройство вентзазоров между слоями кровельного пирога крыши. Принудительная вентиляция устраивается при помощи различных вентиляционных систем, работающих от электричества или ветра. Самые простые вентиляторы – это  кровельные аэраторы.

Если на скатных кровлях, покрытых профильным материалом достаточно пассивной вентиляции, образуемой волной или трапецией листа кровельного материала, то пирог плоской кровли нуждается в дополнительной вентиляции, которая и устраивается путем принудительной циркуляции воздуха  в подкровельном пространстве.
